貼片輕觸開關的電路結構原理

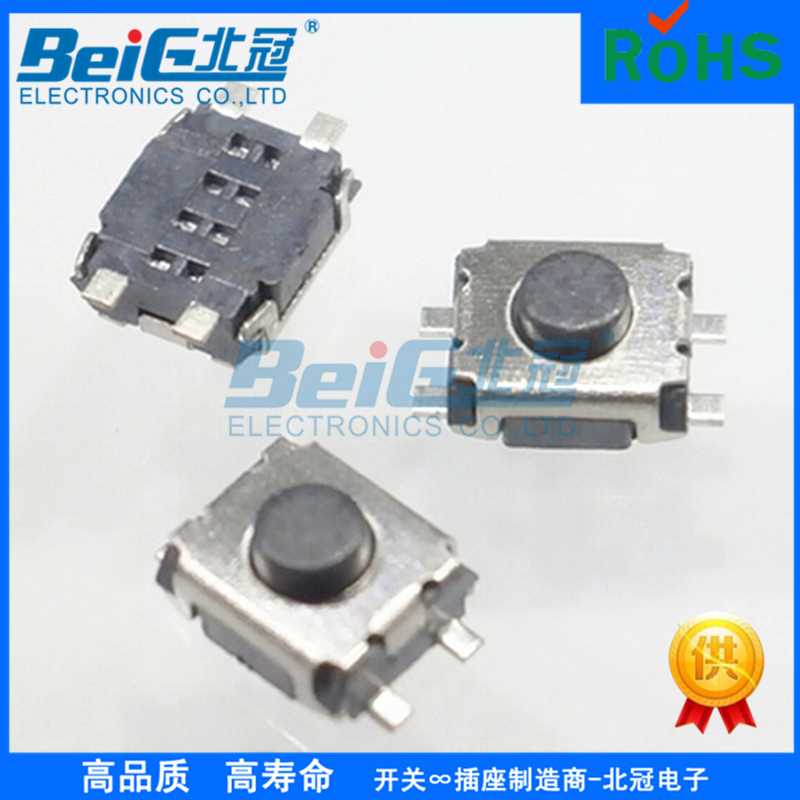

    北冠貼片輕觸開關結構；開關面板及與開關面板相連接的凸起按鈕，其特征在于所述的按鈕通過其兩側的弧形連接條與面板連為一體；所述的按鈕、連接條、面板以一體注塑為佳，所述的按鈕以外套有一裝飾套為佳。
    本實用新型的弧形連接條因其自身的細條形而具有一定的彈性，因此當中央按鈕被按下、再放開時，弧形連接條的彈性作用將使其復位，因而無需再在按鈕之下設置復位彈簧，同時，這種結構可以簡單地以一體注塑來實現，因此大大方便了制造和裝配。 北冠現已成為中國需求量最大的一個開關類別。
    便攜式消費數碼電子產品與儀器儀表是應用輕觸開關最多的領域。比如一臺彩電要用6只、一套組合音響要用20只左右。如今輕觸開關應用范圍還在不斷擴大，主要領域在視頻類電子產品、家電類、醫療電子產品、車載音響、便攜式電子產品、自動化控制系統、檢測測量?jī)x器等。市場配套需求繼續看好，而商家之間競爭越來越激烈。
     當我們按下輕觸開關的按鈕時，其彈片受到彈力作用發生形變向下接觸到焊片，使得開關的兩組引腳相導通，從而使得電路呈現導通狀態;而當我們撤離外力時，彈片形變恢復原始狀態，脫離焊片，開關的兩組引腳也不再導通，從而使得電路呈現截止?fàn)顟B(tài)。
    　輕觸開關的結構其主要可分為蓋板、按鈕、彈片、基座、引腳五大部分，其中，按鈕指的是外力施加處;彈片是輕觸開關的關鍵組件，開關的通斷就是靠彈片受力變化引起的;引腳指的是輕觸開關與電路的聯接處，一般為五個引腳，兩兩一組，還有一個引腳用于接地作用，當開關被正確受力時，四個引腳相導通使得電路導通，而開關沒有正確外力對其施壓時，四個引腳兩兩一組并不相通，使得電路處于斷開狀態
